Dokumentācija
Kā darbojas SEBELO sistēma, kā plāno sensoru izvietojumu teritorijā un kā sensorus uzstāda: viss, kas jāzina, pirms pie koka tiek piestiprināts pirmais sensors.
2
signāli: gaisa ķīmiskais pirkstu nospiedums, ko apstiprina optisks daļiņu mērījums
0
bateriju: superkondensatorus uzlādē neliels saules panelis
10
gadu paredzētais kalpošanas laiks ārā, hermētiskā IP67 korpusā
6
valstīs notikušas klātienes lauka demonstrācijas
Sensors vēl ir izstrādes stadijā: specifikācija var mainīties, un fotoattēlos redzami pirmssērijas paraugi.
Kā darbojas sistēma
SEBELO ir tīkls, ko veido nelieli, ar saules enerģiju darbināmi sensori, kas piestiprināti pie kokiem. Katrs sensors mēra gaisa sastāvu, ar iebūvētu MI modeli atpazīst dūmus un pa LoRaWAN nosūta datus uz SEBELO platformu, kas brīdina atbildīgās personas.
Sensori
Pamatā viens sensors uz hektāru. Katrs sensors dūmus atpazīst turpat ierīcē un mēra arī daļiņas, temperatūru, mitrumu un gaisa spiedienu.
LoRaWAN tīkls
Mazjaudas tālas darbības radiosakari jūsu reģiona bezlicences frekvenču joslā. Ziņas pārraida jebkura standarta vārteja, kas atrodas darbības zonā.
Platforma
Visi sensori kartē kopā ar aktuāliem vēja datiem. Platforma glabā mērījumu vēsturi un katram rādījumam piešķir līmeni: normāls, brīdinājums vai kritisks.
Brīdinājumi
Brīdinājumi un kritiskie brīdinājumi tiek nosūtīti ar SMS un e-pastu kopā ar tā sensora atrašanās vietu, kurš tos izraisīja.
Kā sensors atklāj dūmus
Atklāšana balstās uz diviem neatkarīgiem signāliem: gaisa ķīmisko pirkstu nospiedumu un gaisā esošo daļiņu optisku mērījumu.
1. Mērīšana
Gāzu sensors īsos ciklos nolasa gaisa sastāvu un reģistrē tā ķīmisko pirkstu nospiedumu.
2. Atpazīšana
Sensorā iebūvēts MI modelis katru mērījumu novērtē no 0 līdz 100%: cik liela ir varbūtība, ka gaisā ir dūmi.
3. Apstiprināšana
Gaisā esošo daļiņu optisks mērījums apstiprina ķīmiskās analīzes rezultātu.
4. Ziņošana
Tīrā gaisā sensors reizi stundā nosūta statusa ziņojumu. Sākot no 10%, tas ziņo nepārtraukti.
Brīdinājumu līmeņi
| Līmenis | Dūmu novērtējums | Kas notiek |
|---|---|---|
| Normāls | zem 10% | Kārtējie statusa ziņojumi reizi stundā. |
| Brīdinājums | no 10 līdz 29% | Sensors ziņo nepārtraukti, un ar SMS un e-pastu tiek nosūtīts brīdinājums. |
| Kritisks | 30% un vairāk | Augstākais brīdinājuma līmenis: paziņojums ar SMS un e-pastu, norādot sensora atrašanās vietu. |
Katrā ziņojumā ir arī daļiņu līmenis, temperatūra, mitrums, gaisa spiediens un sensora superkondensatoru spriegums, tāpēc var redzēt, kādos apstākļos radies katrs brīdinājums.
Izvietošanas plānošana
Pārklājumu veido, sākot ar pamatrežģi, ko sablīvē vietās, kur ugunsgrēks visdrīzāk varētu izcelties. Pirms uzstādīšanas SEBELO analizē visu teritoriju un iesaka, kur izvietot katru sensoru.
Izvietošanas principi
Meža masīvs
Režģis ar 100 m soli: viens sensors uz hektāru.
Ceļi un takas
Ik pēc 100 m gar ceļu vai taku viens papildu sensors, pamīšus vienā un otrā pusē.
Atpūtas vietas un kempingi
Sensoru loks ap visu vietu.
Ēkas
Sensori meža malā, kas vērsta pret ēkām.
Piemērs: 100 hektāru mežs
- Pamatrežģis
- 98
- Ceļš, 1 km
- +9
- Taka, 480 m
- +4
- Atpūtas vieta
- +6
- Ēka
- +4
- Kopā
- 121 sensors
- Vārtejas
- 1
Sensoru blīvums: aptuveni 1,2 uz hektāru. Izvietojums piemērā ir ilustratīvs.
96%
meža ugunsgrēku ES izraisa cilvēku darbība, tāpēc pārklājums ir visblīvākais tur, kur uzturas cilvēki.
Eiropas Komisija, Kopīgais pētniecības centrs: Forest Fires in Europe, Middle East and North Africa 2022Kā SEBELO plāno sensoru tīklu
- 1
Teritorijas kartēšana
Robežas, mežaudzes, ceļi un takas, ēkas, elektrolīnijas, reljefs un valdošais vēja virziens.
- 2
Riska novērtēšana
Kur ugunsgrēks visdrīzāk varētu izcelties un ko tas apdraudētu vispirms?
- 3
Sensoru izvietošana
Pamatrežģis, blīvākas zonas un vārteju vietas, kas nodrošina radiopārklājumu.
- 4
Plāna nodošana
Karte un visu sensoru koordinātu saraksts, ar ko uzstādīšanas komanda var uzreiz sākt darbu.
Tīkls un vārteja
Sensori izmanto LoRaWAN, atvērtu mazjaudas tālas darbības radiosakaru standartu, jūsu reģiona bezlicences frekvenču joslā. Nav vajadzīga konkrēta ražotāja bāzes stacija.
Ar savu tīklu
Ja jums jau ir LoRaWAN tīkls, sensorus var pieslēgt tam. Sensoru ziņas saņem jebkura standarta vārteja darbības zonā.
Ar jaunu vārteju
Tīkla vēl nav? Visu teritoriju var apkalpot viena vārteja ar elektrības un interneta pieslēgumu. Tās vietu plāno kopā ar sensoru izvietojumu.
Kas vajadzīgs vārtejai
- Augsta uzstādīšanas vieta: masts, tornis vai jumts, ja iespējams, virs koku vainagiem
- Barošana: elektrotīkls, PoE vai saules paneļu komplekts
- Internets: Ethernet vai mobilie dati
- Āra LoRaWAN vārteja jūsu reģiona frekvenču joslai
Radiosakaru parametri
- Reģionālās versijas
- EU868, US915, AU915, AS923 un citas
- Darbības rādiuss
- Līdz 10 km tiešās redzamības apstākļos; zem slēgta vainagu klāja mazāks, tāpēc pārklājumu pārbauda uz vietas
- Ikdienas datu plūsma
- Viena statusa ziņa no katra sensora reizi stundā
- Brīdinājuma laikā
- Nepārtraukti ziņojumi no sensoriem, kas konstatē dūmus
Simts sensoru parastajā režīmā dienā nosūta aptuveni 2400 īsas ziņas: vienai vārtejai tā ir neliela slodze.
Sensoru uzstādīšana
Nav vadu, nav slēdža, nav bateriju, ko mainīt, un nav plānotas apkopes. Katru sensoru pievieno platformai ar ID, kas norādīts uz tā uzlīmes, piekar pie koka stumbra un atstāj darboties.
Pirms uzstādīšanas dienas
- Izvietošanas plāns ar visu sensoru atrašanās vietām
- LoRaWAN vārteja darbības zonā ar elektrības un interneta pieslēgumu
- Piekļuve platformai uzstādīšanas komandai
Uz vietas
- Kāpnes darbam aptuveni 3 m augstumā
- Urbjmašīna, koka dībeļi un skrūves
- Tālrunis ar atvērtu platformu
Soli pa solim
- 1
Reģistrējiet sensoru
Pievienojiet sensoru platformai ar ID (DevEUI), kas uz tā uzlīmes uzdrukāts teksta un QR koda veidā. Norādiet sensora atrašanās vietu atbilstoši izvietošanas plānam.
- 2

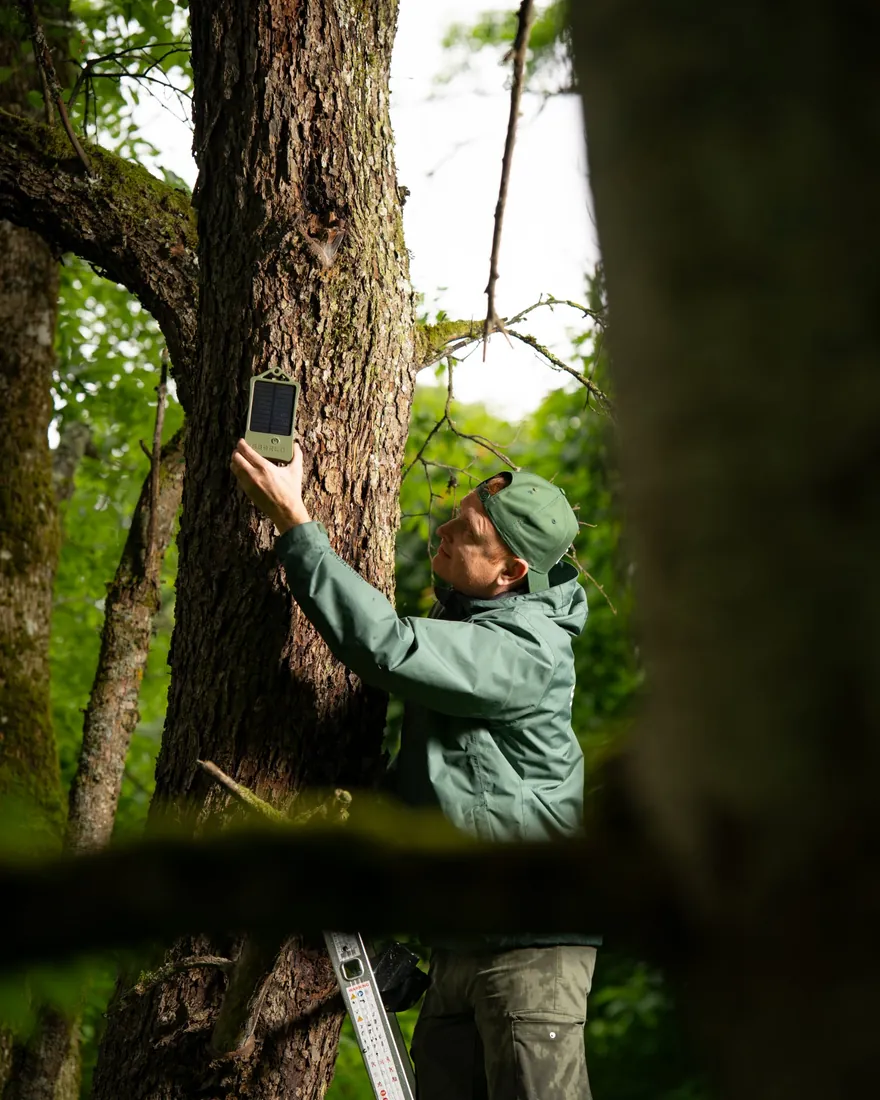

Izvēlieties koka pusi
Plānotajā vietā izmantojiet veselu, dzīvu koka stumbru. Pavērsiet saules paneli pret visatklātāko debess daļu, ja iespējams, uz dienvidiem (dienvidu puslodē — uz ziemeļiem), un raugieties, lai sensora priekšpusi neaizsegtu zari.
- 3

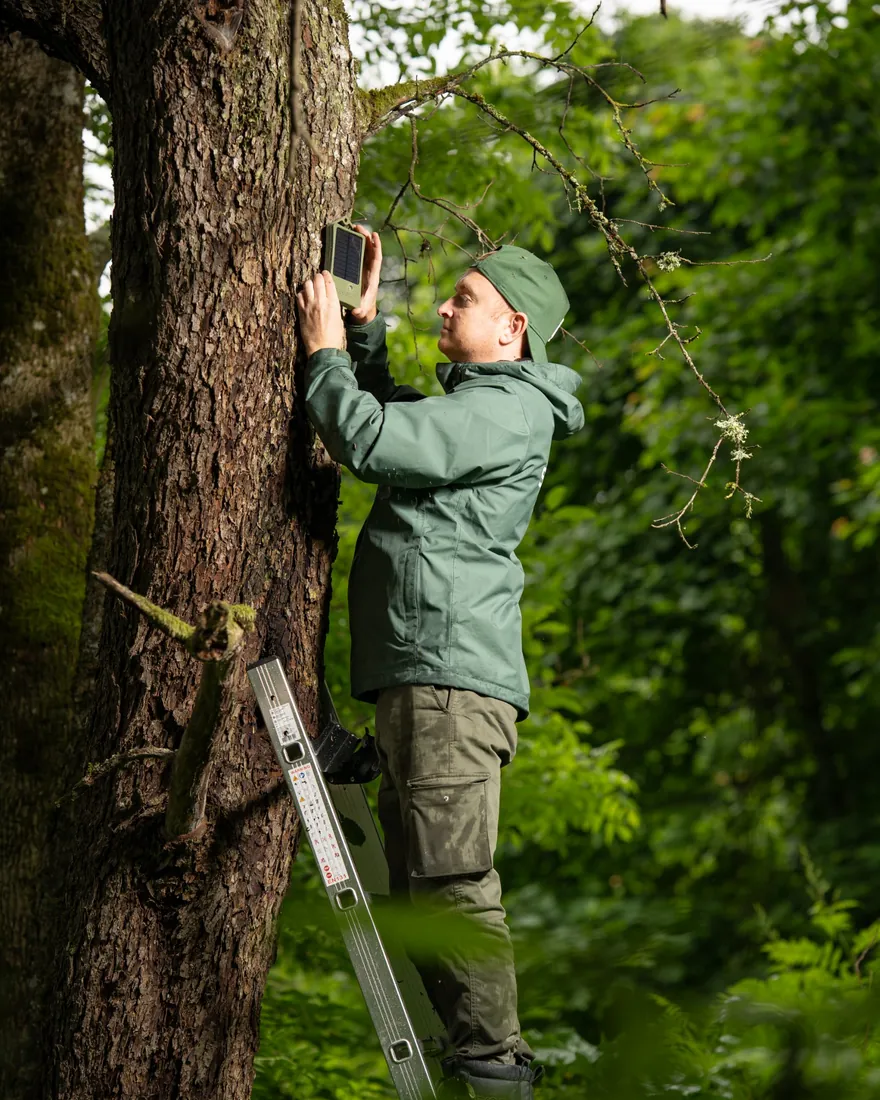

Piestipriniet 3 metru augstumā
Piekariet sensoru vertikāli aiz tā piekares cilpas. Ieteicams: izurbiet caurumu, ievietojiet tajā koka dībeli un ieskrūvējiet skrūvi. Var izmantot arī naglu, parastu skrūvi, kabeļu savilcējus vai pagaidu līmlenti.
- 4
Pārbaudiet brīdinājumu ceļu
Pārliecinieties, ka platformā pienāk rādījumi. Iebūvētā testa trauksme pārbauda visu ķēdi, no sensora līdz SMS un e-pasta brīdinājumiem.
- 5
Ļaujiet sensoram kalibrēties
Jaunam sensoram pielāgošanās vietējam gaisam ilgst līdz 20 dienām, parasti mazāk. Uzstādiet sensorus pirms ugunsnedrošā laikposma.
- 1Saules panelis pret atklātām debesīm
- 2Skrūve koka dībelī
- ↕3 m
Pirmssērijas paraugi: sērijveida sensoram būs cita krāsa un forma.
Platforma
Platforma darbojas pārlūkprogrammā vietnē platform.sebelo.net, tālrunī, planšetdatorā vai datorā. Tā rāda, kur atrodas katrs sensors, ko tas mēra un kuriem sensoriem jāpievērš uzmanība.

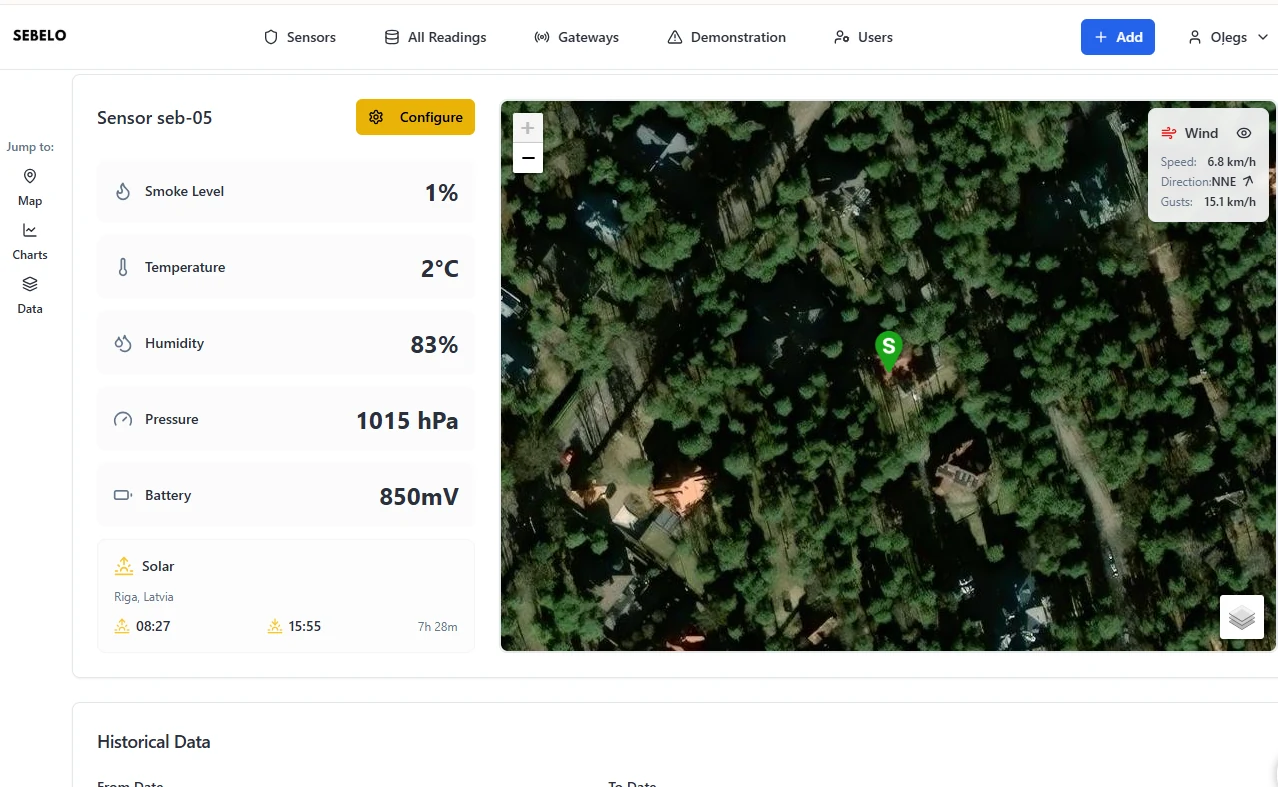

Sensora skats
Katra sensora rādījumi reāllaikā, tā atrašanās vieta satelītkartē un aktuālie vēja dati.
Vēsture
Grafiki katram mērītajam lielumam par jebkuru laika posmu. Visi ziņojumi tiek saglabāti, un tos var eksportēt CSV formātā.
Brīdinājumi
Brīdinājums par dūmiem parādās platformā un tiek nosūtīts ar SMS un e-pastu, norādot konkrēto sensoru.
Sensoru saraksts
Visi sensori ar to dūmu līmeni un stāvokli: normāls, brīdinājums vai kritisks.
API
Pieslēdziet sensorus savai platformai vai vadības centram, izmantojot SEBELO API.
Pašdiagnostika
Katra sensora superkondensatoru spriegums un optiskā ceļa stāvoklis.
Demonstrācijas sesijas
Sāciet sesiju, iekuriet testa uguni un eksportējiet pārskatu ar notikumu hronoloģiju.
Vērtība, ko platforma apzīmē ar „Battery”, ir sensora superkondensatoru spriegums: sensorā nav baterijas.
Atvērt platformuApkope un uzturēšana
- Nav bateriju, ko mainīt: saules panelis uzlādē superkondensatorus, un parastajā režīmā sensors bez gaismas darbojas aptuveni divas dienas.
- Laiku pa laikam pārbaudiet pašdiagnostikas datus platformā: katra sensora superkondensatoru spriegumu un optiskā ceļa stāvokli.
- Veģetācijai augot, raugieties, lai saules paneli un sensora priekšpusi neaizsegtu jauni zari un lapas.
- Ja pārvietojat sensoru, atjauniniet tā atrašanās vietu platformā.
- Korpuss ir hermētisks (IP67), bez kustīgām daļām un paredzēts 10 gadu darbībai ārā.
Biežāk uzdotie jautājumi
Cik sensoru man vajag?
Pamatā viens sensors uz hektāru un papildu sensori gar ceļiem un takām, pie atpūtas vietām un ēkām. Iepriekš aplūkotajā 100 hektāru piemērā kopā sanāk 121 sensors. SEBELO analizē jūsu teritoriju un piedāvā precīzu izvietošanas plānu.
Vai man vajadzīgs savs LoRaWAN tīkls?
Nē. Ja jums tāds jau ir, sensori pieslēdzas tam. Ja nav, visu teritoriju parasti var apkalpot viena standarta āra vārteja ar elektrības un interneta pieslēgumu; tās vietu plāno kopā ar sensoru izvietojumu.
Cik augstu jāuzstāda sensors?
Aptuveni 3 metru augstumā virs zemes, uz vesela, dzīva koka stumbra, ar saules paneli pret visatklātāko debess daļu.
Kad jauns sensors sāk darboties?
Tas sāk sūtīt datus, tiklīdz ir reģistrēts un uzstādīts, taču pielāgošanās vietējam gaisam ilgst līdz 20 dienām. Uzstādiet sensorus pirms ugunsnedrošā laikposma.
Kas saņem brīdinājumus?
Personas, kuras norādāt platformā. Brīdinājumi un kritiskie brīdinājumi tiek nosūtīti ar SMS un e-pastu kopā ar sensora atrašanās vietu, un ar API tos var pārsūtīt arī uz jūsu vadības centru.
Vai sensoriem vajadzīga apkope?
Plānota apkope nav vajadzīga, un nav bateriju, ko mainīt. Platformā redzams katra sensora superkondensatoru spriegums un optiskā ceļa stāvoklis, tāpēc var laikus pamanīt, ja kādam sensoram jāpievērš uzmanība.
